как устроена батарея электромобиля: от ячеек до системы управления
что внутри корпуса: ячейки, модули и пакет
Базовый элемент — электрохимическая ячейка. Она выдаёт 3,2–3,7 вольта и хранит энергию в миллиамперах. Ячеек в машине сотни, иногда тысячи. Их объединяют в модули: группа ячеек в общем каркасе с шины сборки тока, датчиками температуры и собственным контроллером. Модуль — это уже сервисная единица, которую можно (иногда) вынуть и заменить.

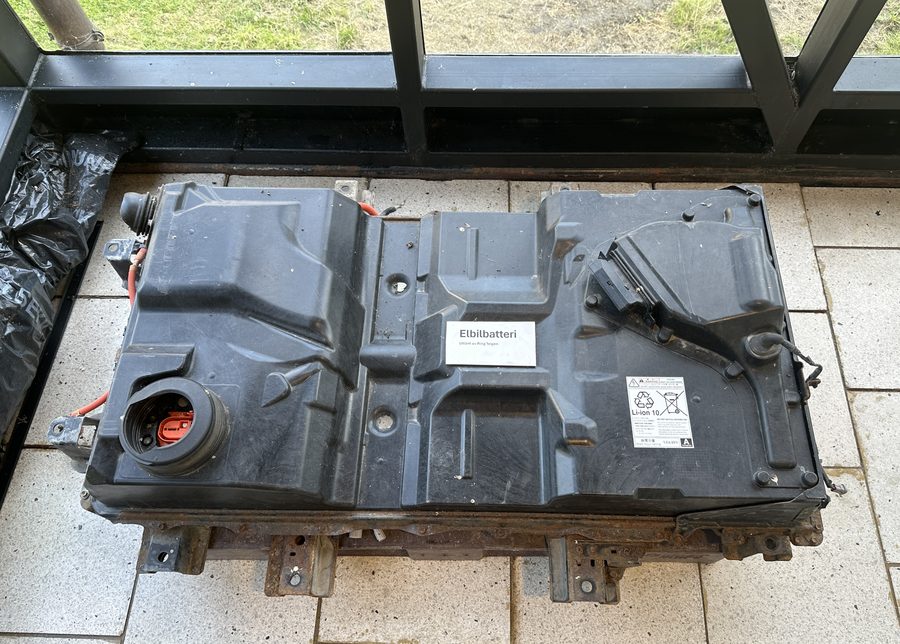

Пакет — это готовая батарея высокого напряжения. Внутри стоят модули (или ячейки напрямую в новых архитектурах cell-to-pack), контакторы разъёма питания, предзаряда и плавкий предохранитель, насос и клапаны охлаждения, изоляционный монитор и центральный BMS. Корпус пакета несёт силовые нагрузки кузова, герметичен по стандарту IP67/IP69K и часто является несущей элементом платформы. У Tesla Model Y с 4680-й ячейкой и у BYD на платформе e-Platform 3.0 модулей как таковых нет: ячейки склеены в единый блок, что повышает энергоплотность на 10–15 %, но лишает возможность модульного ремонта.
химия катода: какие варианты встречаются сейчас
На рынке 2026 года доминируют две химии. NMC (никель‑марганец‑кобальт) даёт высокую удельную энергию — 250–290 Вт·ч/кг на уровне ячейки. Варианты NMC 811 или 9½½ смещают баланс в сторону никеля, снижая кобальт, но требуют более строгого теплового контроля. LFP (литий‑железо‑фосфат) уступает в плотности — 160–190 Вт·ч/кг, зато выдерживает 3000–4000 циклов до 80 % остаточной ёмкости, не боится перезаряда до 100 % и дешевле за счёт отсутствия кобальта и никеля. NCA (никель‑кобальт‑алюминий) остаётся в длиннодолгах Tesla и некоторых японских моделей: по энергии близок к лучшим NMC, но капризнее к температуре. Твердотельные ячейки с керамическим или сульфидным электролитом регулярно анонсируются к серийному старту «через пару лет», пока остаются в пилотных партиях и премиальных прототипах.
| Химия | Удельная энергия, Вт·ч/кг | Циклов до 80 % SOH | Холодная раздача | Стоимость материала |
|---|---|---|---|---|
| NMC 811/9½½ | 260–290 | 1500–2000 | хорошая при предогреве | высокая |
| LFP | 160–190 | 3000–4000 | слабая без предогрева | низкая |
| NCA | 270–300 | 1200–1500 | хорошая | высокая |
система теплового управления: жидкость, воздух или прямая охлаждающая пластина
Основной стандарт — жидкостной контур. Этиленгликоль течёт через пластины между ячейками или змеевик под модулями, забирая тепло к радиатору или чиллеру климат‑контура. Разброс температур внутри пакета держат в пределах 3–5 °C: большее различие ведёт к разной скорости старения соседних ячеек и расходует ресурс неравномерно. Воздушное охлаждение осталось на старых Nissan Leaf и бюджетных китайских моделях — оно проще, но не тянет быстрые DC‑заряды и летнюю жару. На платформах 800 В (Porsche Taycan, Hyundai E-GMP, Zeekr 001) внедряют прямое охлаждение фрионом: парящий хладагент проходит микроканалами внутри корпуса ячейки или иммерсионно обливает их диэлектрической жидкостью. Это снимает пиковые потоки тепла при зарядке 250–350 кВт без перегрева. Зимой тот же контур работает на разогрев: PTC‑нагреватель или тепловой насос поднимает температуру пакета к 20–25 °C перед стартом и зарядкой, иначе внутреннее сопротивление скакает и мощность проседает втрое.
bms — мозг батареи: что он контролирует и почему без него нельзя
BMS (Battery Management System) — это не один блок, а распределённая сеть: центральный мастер‑контроллер и подчинённые платы на каждом модуле (CSC — Cell Supervising Circuit). Они опрашивают напряжение каждой ячейки (или пары параллельных ячеек) и температуру в 4–8 точках на модуль с частотой 10–100 Гц. Главные задачи: пассивная балансировка (сброс лишнего заряда через резисторы на 50–200 мА) или активная (перекачка заряда между ячейками через индуктивность/конденсаторы — на флагманах), расчёт SOC (State of Charge) методом кулоновского счётчика с коррекцией по OCV‑кривой, оценка SOH (State of Health) по росту внутреннего сопротивления, изоляционный контроль (сопротивление изоляции относительно кузова не ниже 500 Ом/В), управление контакторами: предзряд через резистор, затем основные плюс и минус, плавкий предохранитель на 400–600 А как последняя грань. Обмен с зарядной станцией идёт по CAN (CHAdeMO, GB/T) или Power Line Communication (CCS, NACS) — BMS диктует пределы тока и напряжения каждую секунду.
ёмкость, мощность и напряжение: как эти параметры связаны с пробегом и разгоном
Ёмкость в киловатт‑часах определяет, сколько энергии заряжено — от неё зависит запас хода. Мощность в киловаттах — скорость отдачи этой энергии: разгон, максимальная скорость, пик рекуперации и пик зарядки. Напряжение системы задаёт ток при данной мощности: P = U × I. Архитектура 400 В (большинство масс‑маркета) при зарядке 200 кВт требует 500 А — толстые кабели, горячие контакты. Архитектура 800 В (Porsche, Hyundai/Kia, Lotus, новые Geely/Zeekr) при тех же 200 кВт тянет 250 А — провода тоньше, потери в четыре раза меньше, зарядка быстрее или холоднее. Пиковая мощность батареи доступна не всегда: на холодном пакете, при SOC ниже 20 % или выше 80 % BMS урезает ток до безопасных значений. Реальная кривая зарядки — это трапеция, а не прямая линия: разгон тока до пика, удержание, затем спад по мере наполнения ячеек.
деградация и ресурс: от чего зависит износ и как его замедлить
Старение идёт по двум путям. Календарное — просто время: при высоком SOC (выше 90 %) и температуре выше 30 °C электролит разлагается, на аноде растёт SEI‑слой, литий необратимо связывается. Циклическое — каждый заряд‑разряд микротрещины в частицах катода, литий оседает металлом (плейтинг) при быстрой зарядке на холодном. Главные ускорители: хранение заряженным до 100 % неделями, ежедневные DC‑заряды до верха, работа в жаре без активного охлаждения, глубокие разряды до нуля с последующим долгим простоем. Реальная практика: LFP теряет 1–1,5 % ёмкости в год при спокойной эксплуатации, NMC — 1,5–2,5 %. Через 8–10 лет или 200–250 тыс. км остаётся 70–80 % от заводской ёмкости. Замедлить просто: бытовая зарядка до 80 % (LFP — до 100 % раз в месяц для калибровки), не держать машину на нуле, парковать в тени/гараже, использовать предогрев перед быстрой зарядкой зимой.
признаки проблем и когда ехать в сервис
Первый звоночек — падение максимального доступного заряда в меню или приложении быстрее 2–3 % в год. Второе — асимметрия ячеек: в скрытом меню или через OBD‑сканер видно разброс напряжений на конце зарядки выше 30–50 мВ. Третье — ошибки «High Voltage System», «Isolation Fault», «Battery Management System» на приборке. Четвёртое — рекуперация отключается раньше обычного, машина не берет ток на быстрой станции или урезает его до 20–30 кВт без видимых причин. Пятое — физические повреждения поддона: вмятины, царапины до металла, следы удара камнем. Ремонтность зависит от архитектуры: на модульных пакетах (VW MEB, старые Tesla Model S/X) меняют отдельный модуль за час‑два. На cell-to-pack (Tesla 4680, BYD Blade, CATL Qilin) замена ячейки возможна только на специализированном стенде с вакуумной заливкой электролита и лазерной сваркой шин — в обычном дилерском сервисе такого нет, меняют весь пакет. После вскрытия герметичность восстанавливают новый уплотнитель и проверкой гелием. Безопасность: при термическом бегстве ячейка выделяет горючий газ (водород, метан, CO), срабатывают предохранительные клапаны на крышке пакета — направляют облако наружу. Пожарные тушат большим объёмом воды для охлаждения соседних ячеек, не гася пламя напрямую. Утилизация: после авторесурса пакеты уходят в стационарные накопители (5–10 лет буферной генерации), затем — гидрометаллургическая переработка с возвратом 90 % лития, кобальта, никеля.
